รายละเอียดสินค้า

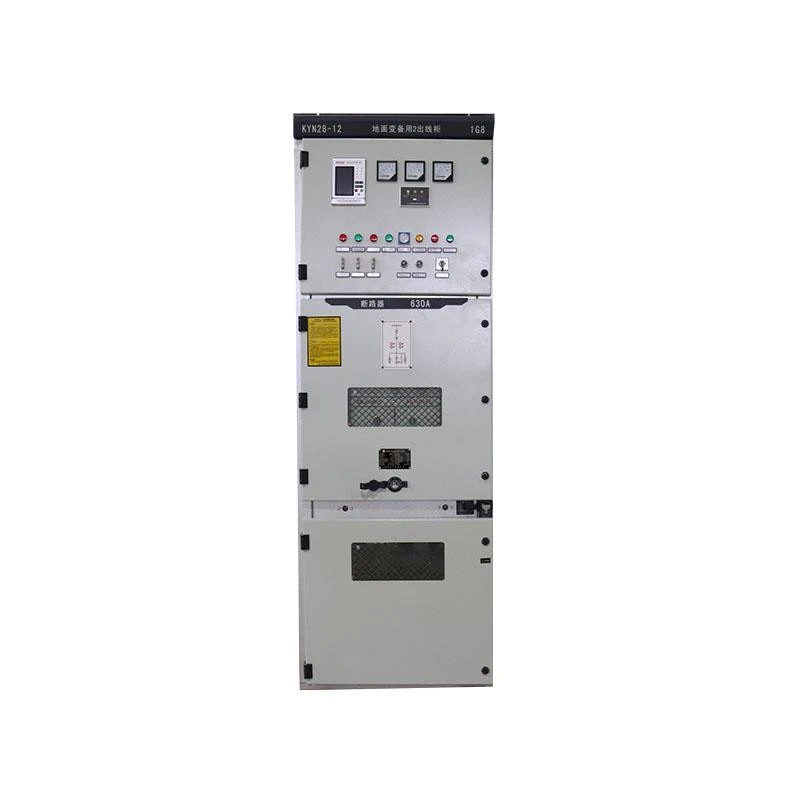

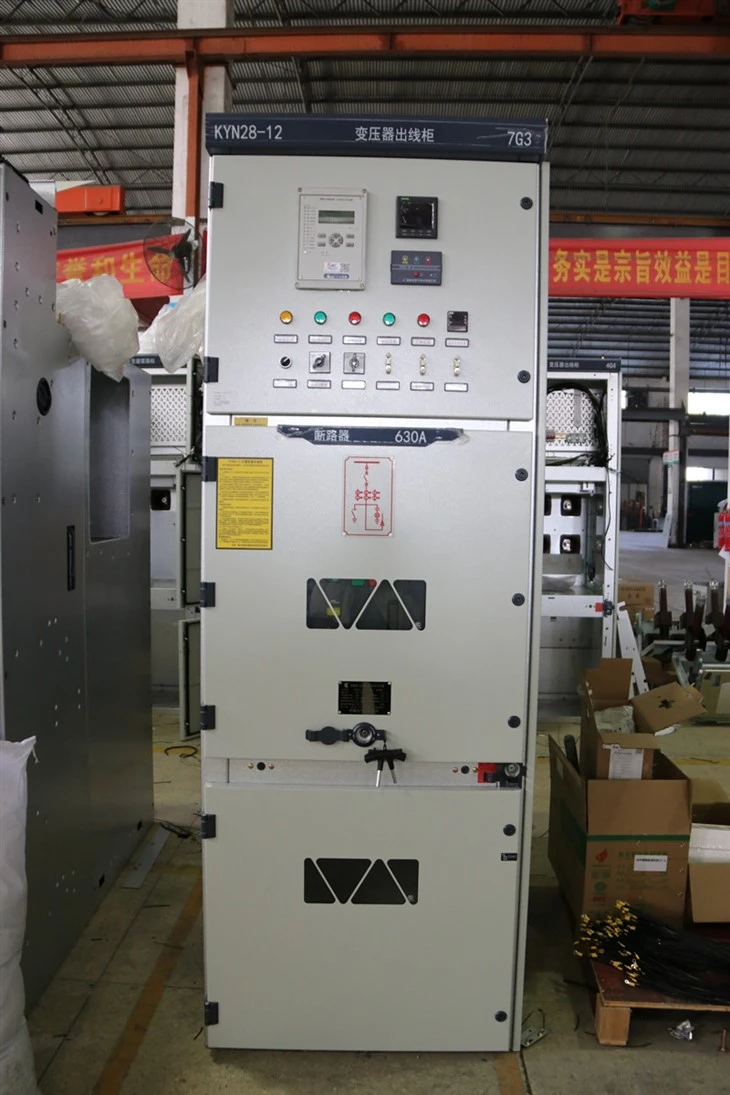

สวิตช์เกียร์ KYN28-12 นี้ทำจากแผ่นเหล็กเคลือบสังกะสีอลูมิเนียมคุณภาพสูง โครงสร้างจึงแข็งแกร่ง การทำงานมีความยืดหยุ่น อะไหล่เปลี่ยนได้ง่าย และมีเสถียรภาพ ปลอดภัย และชาญฉลาดด้วยเช่นกัน คุณสามารถจับคู่กับเบรกเกอร์ในประเทศหรือนำเข้าได้ ซึ่งจะทำให้คุณมีความยืดหยุ่น ในส่วนของสถานที่ใช้งาน ลองนึกถึงโรงไฟฟ้า สถานีไฟฟ้าย่อย ห้องกระจายสินค้า และการใช้งานทางอุตสาหกรรม เชิงพาณิชย์ และอาคารทุกประเภท และเป็นไปตามมาตรฐาน IEC62271-200, GB/T3906, GB/T11022 และ DL/T404 ดังนั้นจึงทำเครื่องหมายในช่องที่จำเป็นทั้งหมด

พารามิเตอร์ทางเทคนิค

รายการ		หน่วย	ข้อมูล
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ		กิโลโวลต์	3.6,7.2,12
จัดอันดับความถี่		เฮิรตซ์	50
จัดอันดับปัจจุบันของเซอร์กิตเบรกเกอร์		A	630,1250,1600,2000,2500,3150
จัดอันดับปัจจุบันของสวิตช์เกียร์		A	630,1250,1600,2000,2500,3150
จัดอันดับเวลาสั้น-ทนต่อกระแส (4 วินาที)		เคเอ	20,25,31.5,40
จัดอันดับสูงสุดทนปัจจุบัน (สูงสุด)		เคเอ	50,63,80,100
กระแสไฟฟ้าลัดวงจรที่กำหนด-		เคเอ	20,25,31.5,40
กระแสไฟฟ้าลัดวงจรที่กำหนด- (จุดสูงสุด)		เคเอ	50,63,80,100
ระดับฉนวนที่กำหนด 1 นาที ความถี่กำลังไฟฟ้า ทนต่อแรงดันไฟฟ้า	ระหว่างขั้วและระหว่างขั้วกับดิน	กิโลโวลต์	24,32,42
แรงดันไฟฟ้าที่ทนต่อแรงกระตุ้นฟ้าผ่า (สูงสุด)	ระหว่างขั้วและระหว่างขั้วกับดิน	กิโลโวลต์	40,60,75
ระดับการป้องกัน			สิ่งที่แนบมา: IP4X; ระหว่างช่องและเมื่อประตูเบรกเกอร์เปิด: IP2X

ขนาดโดยรวม(มิลลิเมตร)

ความสูง	2300
ความกว้างสำหรับพิกัดกระแส 1250A และต่ำกว่า	800
ความกว้างสำหรับพิกัดกระแส 1600A ขึ้นไป	1000
ความลึกของสายเคเบิลขาเข้า/ขาออก	1500
ความลึกของค่าโสหุ้ยเข้า/ออก	1660

ข้อดี

หุ้มเกราะโลหะทั้งหมด โครงสร้างการประกอบ โครงร่างการประกอบที่หลากหลาย

สามารถประกอบซีรีส์ VS1 ที่ผลิตในบ้านหรือเบรกเกอร์วงจรสุญญากาศซีรีย์ VD4 ที่นำเข้าพร้อมการนำไปใช้งานที่หลากหลาย ความน่าเชื่อถือสูง ไม่ต้องบำรุงรักษาเป็นเวลานานปี

ตำแหน่งการทำงานและการทดสอบจะถูกสร้างขึ้นสำหรับรถเข็นขนาดเล็ก และทั้งสองตำแหน่งจะติดตั้งอุปกรณ์ระบุตำแหน่งและอุปกรณ์แสดงผลที่ปลอดภัยและเชื่อถือได้

รถลากทุกชนิดจะต้องเปลี่ยนในลักษณะโมดูลไม้คอร์ด เพื่อให้แน่ใจว่ารถลากประเภทเดียวกันสามารถแลกเปลี่ยนได้อย่างอิสระ ในขณะที่รถลากประเภทต่างๆ จะถูกห้ามไม่ให้เข้าไปอย่างเคร่งครัด

การใช้งาน

โรงไฟฟ้า

สิ่งอำนวยความสะดวกทางอุตสาหกรรม

โครงสร้างพื้นฐาน

อาคารพาณิชย์

ยูทิลิตี้และสถานีย่อยรอง

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์เกียร์ KYN28-12 ย่อมาจากอะไร

ตอบ: ตัวอักษรและตัวเลขแต่ละตัวมีความหมายอะไรบางอย่าง K ย่อมาจากเกราะ ซึ่งในกรณีนี้หมายถึงหุ้มโลหะ Y หมายถึงถอนออกได้ ดังนั้นเบรกเกอร์จึงดึงออก N ใช้สำหรับใช้ภายในอาคาร 28 เป็นเพียงหมายเลขซีเรียลของการออกแบบ และ 12 เป็นแรงดันไฟฟ้าที่กำหนด ดังนั้น 12kV

Q2: เรตติ้งมาตรฐานในปัจจุบันคือเท่าไร?

ตอบ: คุณมีช่วงที่ดีให้เลือก 630 แอมป์, 800,1250,1600,2000,2500,3150 และสูงสุด 4000 แอมป์ สิ่งหนึ่งที่ควรทราบคือเวอร์ชัน 3150 แอมป์ทำงานโดยใช้การระบายความร้อนตามธรรมชาติเท่านั้น ไม่จำเป็นต้องบังคับให้ระบายความร้อน

คำถามที่ 3: ระดับ BIL สำหรับคลาส 12kV คืออะไร

ตอบ: สำหรับคลาส 12kV แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่าจะมีค่าสูงสุดที่ 75 kV
